激光刀模線的繪制，是在印刷版的基礎上完成的，實際上也就是在一個含有出血位的版面上畫上實際成品的尺寸的線條上去(不用填顏色)

工具/原料

CDR軟件

方法/步驟1:

1、我們在上面設定的卡片成品尺寸是對折后120 x 175mm，展開后就是250 x 185mm(含出血)。

方法/步驟2:

2、用矩形工具畫出一個矩形，尺寸為239 x 175mm，選中該矩形再選中印刷版上左上角的那個卡片，按“C”鍵垂直對齊，按“E”鍵水平對齊，該矩形即處于卡片的正中央。

方法/步驟3:

將微調距離數值調為0.5mm，選中剛才畫的矩形，按一下右方向箭頭，使其向右移動0.5mm(因為該矩形做了減縮動作，因此如不向右移動0.5mm，就會(huì )出現兩邊各為5.5mm的出血，但我們的目的是要右邊為5mm出血，而左邊是6mm的出血)

方法/步驟5:

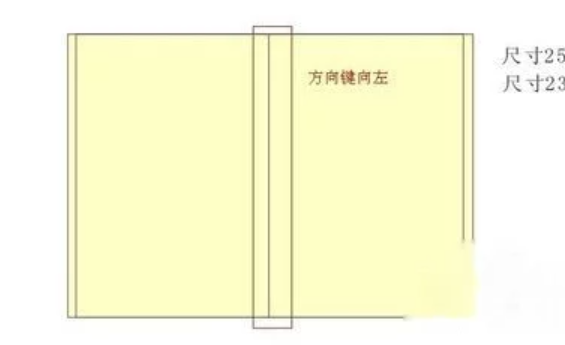

選擇貝茲曲線工具，畫一條垂直高為175mm的線，并將其垂直居中對齊到矩形的右邊，調整微調數值為120mm，選中垂直線，按一下左方向箭頭，該垂直線即將矩形劃分為右邊120mm，左邊119mm，

方法/步驟6:

這里將正面劃為120mm，而背面設為119mm，是因為怕上啤機啤壓后因為套版不準而造成背面超出正面的緣故，經過減縮1-2mm的處理，就不會(huì )耽心成品會(huì )有露背(即從卡面的正面看得到背面的紙張)的缺陷。選中矩形(邊框設為實線，表示需要切斷)和垂直線(邊框設為虛線，表示只壓痕而不切斷)并群組為一個對象

方法/步驟7:

調用“排列”中的“變形”“位置”對話框

方法/步驟8:

在“位置”項中設定垂直數值為-185mm，水平數值為0，然后點按“應用至再制物件”三次，左邊的卡片激光刀模線即告基本完成;選中四個新建立的矩形

方法/步驟9:

在“變形“對話框中設定水平數值249mm,垂直項設為0，然后按一下“應用至再制物件”，即復制出另四個激光刀模線

方法/步驟10:

將八個卡片圖案和先前設定咬口和出血位的定位矩形框移除，結果紙面上只剩下八個矩形框。

注意事項

激光刀模圖繪制要根據實際情況，靈活多變。
